    Subconductos speedpipe: Uso de tubos PE-HD con diámetros de 32 mm, 40 mm, 50 mm y 63 mm para fibra óptica.

Tubitos speedpipe de pared gruesa combinados: SRV-G con cortatubos

El mayor tiro permitido de speedpipe ground merece la pena, sobre todo, cuando la relación entre la capacidad existente y el diámetro exterior de speedpipe es más ajustada. Para aprovechar el espacio restante, un cortatubos retira el tubo envolvente suelto antes del tiro. Un cabezal de tiro colocado en los extremos de speedpipe fija el tubito y garantiza un uso óptimo de la fuerza sin ocupar más sitio en el tubo. Así se pueden meter también subconductos con más de ocho speedpipe interiores o tubitos adicionales en línea en el sistema de tubos.

speedpipe ground loser Rohrmantel
  • Un cabezal de tiro fija directamente los diferentes speedpipe sin aumentar el diámetro exterior del conjunto de speedpipe.
  • Un cortatubos elimina el tubo envolvente flexible antes de llegar al sistema de tubo y así se minimizan las pérdidas por fricción.
  • Para mayores alcances, se recomienda emplear lubricante y girar la bobina. - en el enfoque práctico para FTTB y FTTH.

Enfoque práctico principal de microtubos sobre el soplado de fibra óptica hasta el hogar: FTTB y FTTH

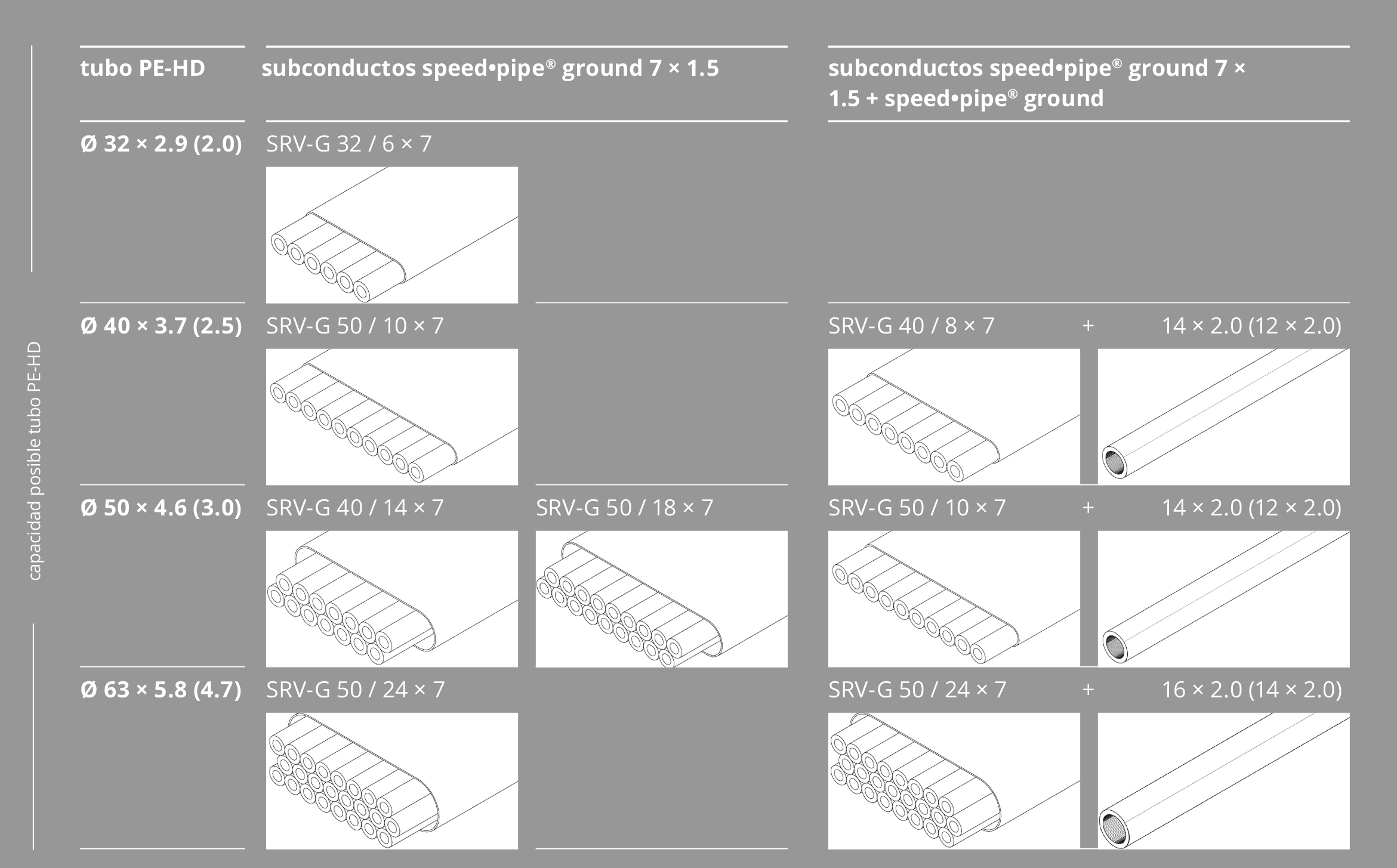

Capacidad posible tubo PE-HD

Capacidad posible tubo PE-HD

Nota:

¡La calidad del sistema tubo en tubo depende de su resistencia! Para disfrutar de una alta durabilidad y para proteger sus redes activas, los elementos de sellado y fijación estancos al gas, la suciedad y el agua son esenciales.

  • FTTH/FTTB

    DenominaciónNº de artículo gabo Código de colorkg / mG (kg)*CantidadChaqueta de tubo naranja Dxs (mm)Nº de pieza DIN Código de colorspeedpipe Dxs (mm)L (m)
    SRV-G 32 / 6 × 7**3834ca. 0,20ca. 1100632×0,57×1,54000
    SRV-G 40 / 8 × 73838ca. 0,26ca. 1300840×0,57×1,54000
    SRV-G 50 / 10 × 73836ca. 0,35ca. 16001050×0,57×1,54000
    SRV-G 40 / 14 × 73067ca. 0,40ca. 18001440×0,523637×1,53500
    SRV-G 50 / 18 × 73828ca. 0,55ca. 14001850×0,538307×1,51950
    SRV-G 50 / 24 × 71672ca. 0,70ca. 16502450×0,57×1,51800

    * Peso total incluyendo la bobina

    ** después de la aclaración técnica

    Entrega de estos SRV-G en una bobina de madera desechable: 2400 × 1200mm

    DenominaciónColorDxs (mm)kg / mFase de presiónG (kg)*L (m)El arte. No.
    speedpipe ground 12 × 2,0amarillo verde12 x 2,00,060PN 16150200002175
    speedpipe ground 14 × 2,0naranja14 x 2,00,074PN 16140150004134
    speedpipe ground 16 × 2,0turquesa16 x 2,0ca. 0,084PN 16130120042302

    * Peso total incluyendo la bobina

    Entrega de estas cañas en una bobina de madera desechable: 1200 × 370mm
