    speedpipe indoor: Protección contra incendios y redes seguras en el inmueble.

speedpipe indoor

satisface todos los requisitos de protección contra incendios y fibra óptica.

speedpipe indoor Anforderungen Brandschutz

De acuerdo con la Directiva sobre baja tensión 2014/35/UE, el sistema speedpipe indoor está testado por completo según la EN 61386-22, p. ej.

  • Pruebas sobre incendios conforme a los objetivos de seguridad legales
  • Regulaciones sobre instalación y tendido
  • Compatibilidad con mamparos cortafuegos
CE geprüfte speedpipe indoor

La norma central

Sistemas de tubos de instalaciones eléctricas para energía eléctrica e información - Parte 22: Requisitos particulares para sistemas de tubos de instalaciones eléctricas curvables (IEC 61386-22:2002). Todas las dimensiones de speedpipe indoor se han testado y han recibido su código de clasificación a través de la DIN EN 61386-22. Así se puede desglosar el tendido conforme a la DIN VDE 0100-520. Los speedpipe indoor tienen el sello VDE y el marcado CE.

Compatibilidad con mamparo cortafuegos conforme a EN 61386-22

Compatibilidad con mamparo cortafuegos conforme a EN 61386-22

Las diferentes dimensiones y componentes de speedpipe indoor están indicados para el tendido en mamparos cortafuegos en paredes y muros.

Tenga en cuenta:
El mamparo cortafuegos usado junto con speedpipe indoor debe disponer, en su autorización general alemana (ABZ, por sus siglas en alemán) o su Evaluación Técnica Europea (ETA, por sus siglas en inglés), de una opción de uso pertinente para "tubos de instalación eléctrica curvables conforme a EN 61386-22" o la remisión directa a speedpipe indoor.

certificados speedpipe indoor

  • pruef-_und_zertifizierungsbericht_speedpipe-indoor_-_din_en_61386-22_seite_1.jpg

    EN 61386-22 (VDE 0605)

    Requisitos para los sistemas de tuberías de instalaciones eléctricas

    Peritaje con supervisión de la producción

  • klassifizierungsbericht_-_speedpipe-indoor_und_speedpipe-indoor-g_-_din_en_13501-1_seite_1.jpg

    DIN EN 13501-1

    Productos de construcción

    Informe de clasificación: speedpipe indoor y speedpipe indoor ground

  • klassifizierungsbericht_-_formteile_fuer_das_speedpipe-indoor-system_-_din_en_13501-1_seite_1.jpg

    DIN EN 13501-1

    Productos de construcción

    Informe de clasificación: Piezas moldeadas para el sistema speedpipe indoor

  • pruefbericht_speedpipe-indoor_nach_din_en_60684-2_seite_1.jpg

    EN 60684-2

    Sin halógenos

    Informe de pruebas: sistema speedpipe indoor

  • test_report_for_indoor_fittings_-_part_2_-_zero_halogen_according_en_60684-2_seite_1.jpg

    EN 60684-2

    Sin halógenos

    Informe de pruebas: Piezas moldeadas para el sistema speedpipe indoor

  • test_report_for_speedpipe-indoor_4x0_75_according_iec_60332-1-2_seite_1.jpg

    EN 60332-1-2 (IEC)

    Norma de ensayo de cables

    Informe de la prueba

  • e514120-20200518-certificateofcompliance.jpg

    E514120

    Conjuntos para el tendido de cables

    Informe de pruebas: sistema speedpipe indoor

  • DenominaciónDxs (mm)kg / mBobina Dxs (mm)Fase de presiónG (kg)*L (m)El arte. No.
    sp indoor 4 × 0,754×0,75ca. 0,008340×340×340 (cartón)PN 16ca. 96003510
    sp indoor 4 × 0,754×0,75ca. 0,008600×360PN 16ca. 1916003500
    sp indoor 5 × 0,755×0,75ca. 0,011340×340×340 (cartón)PN 16ca. 84003511
    sp indoor 5 × 0,755×0,75ca. 0,011600×360PN 16ca. 1710003501
    sp indoor 7 × 1,57×1,5ca. 0,030340×340×340 (cartón)PN 16ca. 122503513
    sp indoor 7 × 1,57×1,5ca. 0,030600×360PN 16ca. 215003502
    sp indoor 7 × 1,57×1,5ca. 0,030700×370PN 16ca. 5112503503
    sp indoor 10 × 1,010×1,0ca. 0,030700×370PN 10ca. 285003504
    sp indoor 10 × 1,010×1,0ca. 0,0301200×370PN 10ca. 10325003505
    sp indoor 10 × 2,010×2,0ca. 0,053700×370PN 16ca. 405003526
    sp indoor 10 × 2,010×2,0ca. 0,0531200×370PN 16ca. 16525003525
    sp indoor 12 × 2,012×2,0ca. 0,066700×370PN 16ca. 363503506
    sp indoor 12 × 2,012×2,0ca. 0,0661200×370PN 16ca. 16020003507
    sp indoor 14 × 2,014×2,0ca. 0,076700×370PN 16ca. 322503508
    sp indoor 14 × 2,014×2,0ca. 0,0761200×370PN 16ca. 14215003509

    * Peso total incluyendo la bobina

    Otras dimensiones a petición

    Color: blanco

  • Tras introducir sus datos personales, recibirá los datos de acceso a nuestro módulo de descarga en la dirección de correo electrónico que nos haya facilitado. Después puede descargar los documentos deseados para este producto. Por favor, seleccione los documentos relevantes arriba del formulario.
    Descargue la descripciónCategoríaÚltima actualización
    Laying instructions speedpipe indoorInstrucciones de instalación04.05.2021
    speedpipe-indoor 12 x 2,0
    Acceso al documento, regístrese aquí.
    Hojas de datos técnicos08.09.2021
    speedpipe-indoor 10 x 1,0
    Acceso al documento, regístrese aquí.
    Hojas de datos técnicos08.09.2021
    speedpipe-indoor 14 x 2,0
    Acceso al documento, regístrese aquí.
    Hojas de datos técnicos08.09.2021
    speedpipe-indoor 7 x 1,5
    Acceso al documento, regístrese aquí.
    Hojas de datos técnicos08.09.2021
    speedpipe-indoor 5 x 0,75
    Acceso al documento, regístrese aquí.
    Hojas de datos técnicos08.09.2021
    speedpipe-indoor 10 x 2,0
    Acceso al documento, regístrese aquí.
    Hojas de datos técnicos08.09.2021
    speedpipe-indoor 4 x 0,75
    Acceso al documento, regístrese aquí.
    Hojas de datos técnicos08.09.2021
    speedpipe indoor 4 × 0,75
    Acceso al documento, regístrese aquí.
    Hojas de datos técnicos12.08.2021
    speedpipe indoor 5 × 0,75
    Acceso al documento, regístrese aquí.
    Hojas de datos técnicos12.08.2021
    speedpipe indoor 7 × 1,5
    Acceso al documento, regístrese aquí.
    Hojas de datos técnicos12.08.2021
    speedpipe indoor 10 × 1,0
    Acceso al documento, regístrese aquí.
    Hojas de datos técnicos12.08.2021
    speedpipe indoor 10 × 2,0
    Acceso al documento, regístrese aquí.
    Hojas de datos técnicos12.08.2021
    speedpipe indoor 12 × 2,0
    Acceso al documento, regístrese aquí.
    Hojas de datos técnicos12.08.2021
    speedpipe indoor 14 × 2,0
    Acceso al documento, regístrese aquí.
    Hojas de datos técnicos12.08.2021
    para contactarme. No se cederán datos a terceros. Tiene más información sobre la protección de datos en la declaración sobre protección de datos. Puedo revocar mi consentimiento a gabo Systemtechnik GmbH en cualquier momento (declaración sobre protección de datos) (datenschutzbeauftragter@gabosys.de)
    * campos obligatorios

    ¿Ya registrado?
    Puedes entrar aquí

  • ¿Tiene alguna pregunta sobre gabo Systemtechnik GmbH?


    ¡Contáctenos!

    Nuestro personal estará feliz de ayudarlo.
    Al área de contacto

Productos relacionados

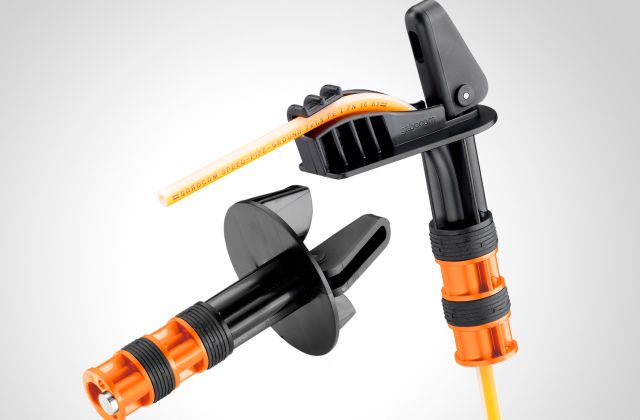

Entradas en los edificos en inmuebles
