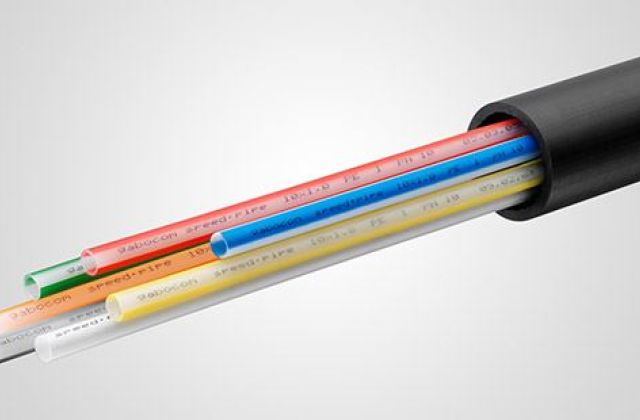

speedpipe: sistema completo para solución tubo en tubo.
speedpipe: sistema completo para solución tubo en tubo.
speedpipe para soluciones tubo en tubo se sopla en amplios tramos de tubos de PE-HD. El espacio libre dentro de sistemas de tubos con o sin cables se aprovecha al máximo. Al mismo tiempo, el diámetro interior superior en comparación con los microtubos que se pueden soterrar da cabida a más fibras, que podrá aprovechar incluso décadas más adelante para cualquier speedpipe.
Características del producto
menor diámetro exterior para optimizar la capacidad del tubo existente
también se puede soplar con tubos protectores de PE-HD (Ø 40, 50, 63 mm)
incluso tras el soplado, el cable de fibra óptica instalado se puede reutilizar, casi como el primer día
aletas de deslizamiento específicas para cada dimensión y así se optimiza el colchón de aire de la fibra óptica durante el proceso de soplado
disponibles en diferentes tamaños, con colores vivos para diferenciarlos mejor
Denominación Color L (m) G (kg)* Dxs (mm) Fase de presión kg / m El arte. No. speedpipe 7 × 0,75 rojo 5000 ca. 110 7×0,75 PN 10 ca. 0,016 601 speedpipe 7 × 0,75 verde 5000 ca. 110 7×0,75 PN 10 ca. 0,016 604 speedpipe 7 × 0,75 azul 5000 ca. 110 7×0,75 PN 10 ca. 0,016 607 speedpipe 7 × 0,75 amarillo 5000 ca. 110 7×0,75 PN 10 ca. 0,016 610 speedpipe 7 × 0,75 blanco 5000 ca. 110 7×0,75 PN 10 ca. 0,016 613 speedpipe 7 × 0,75 gris 5000 ca. 110 7×0,75 PN 10 ca. 0,016 616 speedpipe 7 × 0,75 naranja 5000 ca. 110 7×0,75 PN 10 ca. 0,016 619 speedpipe 7 × 0,75 violeta 5000 ca. 110 7×0,75 PN 10 ca. 0,016 854 speedpipe 7 × 0,75 marrón 5000 ca. 110 7×0,75 PN 10 ca. 0,016 851 speedpipe 7 × 0,75 negro 5000 ca. 110 7×0,75 PN 10 ca. 0,016 848 Diámetro de cable recomendado: 1,8 – 4,0 mm
Denominación Color L (m) G (kg)* Dxs (mm) Fase de presión kg / m El arte. No. speedpipe 10 × 1,0 rojo 2500 ca. 105 10×1,0 PN 10 ca. 0,030 647 speedpipe 10 × 1,0 verde 2500 ca. 105 10×1,0 PN 10 ca. 0,030 643 speedpipe 10 × 1,0 azul 2500 ca. 105 10×1,0 PN 10 ca. 0,030 594 speedpipe 10 × 1,0 amarillo 2500 ca. 105 10×1,0 PN 10 ca. 0,030 596 speedpipe 10 × 1,0 blanco 2500 ca. 105 10×1,0 PN 10 ca. 0,030 649 speedpipe 10 × 1,0 gris 2500 ca. 105 10×1,0 PN 10 ca. 0,030 599 speedpipe 10 × 1,0 naranja 2500 ca. 105 10×1,0 PN 10 ca. 0,030 645 speedpipe 10 × 1,0 marrón 2500 ca. 105 10×1,0 PN 10 ca. 0,030 867 speedpipe 10 × 1,0 negro 2500 ca. 105 10×1,0 PN 10 ca. 0,030 865 speedpipe 10 × 1,0 violeta 2500 ca. 105 10×1,0 PN 10 ca. 0,030 908 Diámetro de cable recomendado: 2,5 – 6,5 mm
Denominación Color L (m) G (kg)* Dxs (mm) Fase de presión kg / m El arte. No. speedpipe 12 × 1,1 rojo 2000 ca. 100 12×1,1 PN 10 ca. 0,033 1401 speedpipe 12 × 1,1 verde 2000 ca. 100 12×1,1 PN 10 ca. 0,033 1400 speedpipe 12 × 1,1 azul 2000 ca. 100 12×1,1 PN 10 ca. 0,033 1402 speedpipe 12 × 1,1 amarillo 2000 ca. 100 12×1,1 PN 10 ca. 0,033 1403 speedpipe 12 × 1,1 blanco 2000 ca. 100 12×1,1 PN 10 ca. 0,033 1404 speedpipe 12 × 1,1 gris 2000 ca. 100 12×1,1 PN 10 ca. 0,033 1405 speedpipe 12 × 1,1 naranja 2000 ca. 100 12×1,1 PN 10 ca. 0,033 1406 speedpipe 12 × 1,1 violeta 2000 ca. 100 12×1,1 PN 10 ca. 0,033 1293 speedpipe 12 × 1,1 negro 2000 ca. 100 12×1,1 PN 10 ca. 0,033 42147 speedpipe 12 × 1,1 marrón 2000 ca. 100 12×1,1 PN 10 ca. 0,033 42148 Diámetro de cable recomendado: 3,0 – 8,0 mm
Denominación Color L (m) G (kg)* Dxs (mm) Fase de presión kg / m El arte. No. speedpipe 14 × 1,3 rojo 1500 ca. 102 14×1,3 PN 10 ca. 0,049 1020 speedpipe 14 × 1,3 verde 1500 ca. 102 14×1,3 PN 10 ca. 0,049 1021 speedpipe 14 × 1,3 azul 1500 ca. 102 14×1,3 PN 10 ca. 0,049 1022 speedpipe 14 × 1,3 amarillo 1500 ca. 102 14×1,3 PN 10 ca. 0,049 1023 speedpipe 14 × 1,3 rojo 3000 ca. 102 14×1,3 PN 10 ca. 0,049 1025 speedpipe 14 × 1,3 verde 3000 ca. 102 14×1,3 PN 10 ca. 0,049 1026 speedpipe 14 × 1,3 azul 3000 ca. 102 14×1,3 PN 10 ca. 0,049 1799 speedpipe 14 × 1,3 amarillo 3000 ca. 102 14×1,3 PN 10 ca. 0,049 2322 Diámetro de cable recomendado: 4,0 – 9,5 mm
Denominación Color L (m) G (kg)* Dxs (mm) Fase de presión kg / m El arte. No. speedpipe 16 × 1,5 verde 1200 ca. 110 16×1,5 PN 10 ca. 0,068 3281 speedpipe 16 × 1,5 rojo 1200 ca. 110 16×1,5 PN 10 ca. 0,068 3280 speedpipe 16 × 1,5 azul 1200 ca. 110 16×1,5 PN 10 ca. 0,068 3282 Diámetro de cable recomendado: 7,5 – 11 mm
* Peso total, incluida la bobina
Se suministra en un carrete de madera desechable: 1200 × 370 mm
otros colores de speedpipe disponibles bajo petición
