    Eficacia demostrada: tendido de subconductos speedpipe ground en zanja abierta.

Fondo de zanja y cuna

El tendido de SRV-G tc en una zanja abierta de tubos está indicado para cualquier terreno y sección de la ampliación de la banda ancha.

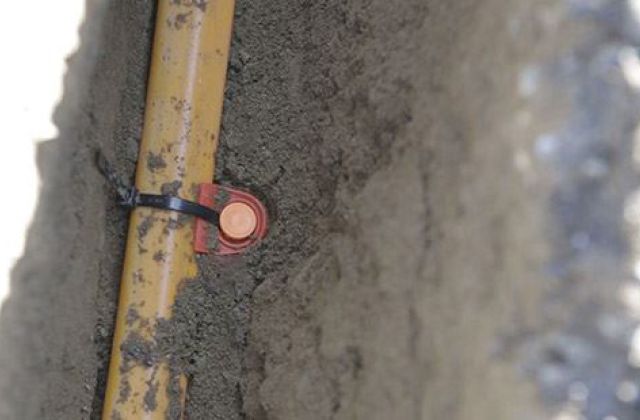

Speedpipe Rohrverband Grabensohle Rohrbettung

Instalación y estructura de la cuna

En un sustrato de roca o piedra, se debe abrir el fondo de la zanja al menos 0,15 m de profundidad y sustituir el material excavado por una capa sin piedra (arena 0-6, de Ø 6 mm de grano máximo). Tras el tendido, y una vez tensado, se debe llenar de arena la zona de la línea hasta 10 cm sobre el vértice del subconducto (consulte el documento "ZTV-TKNetz 10 / 11" y las instrucciones de tendido para tubos protectores de cables soterrables de PE-HD.)

Offener Graben/Grabensohle Rohrbettung speedpipe-ground

¿Qué se debe tener en cuenta para la zanja abierta?

Para proteger el speedpipe en el fondo de la zanja y cuna, solo se puede emplear material apto para compactación y sin piedras. El fondo de la zanja se debe sacudir antes del proceso de tendido con un compactador ligero. La compactación debe ser uniforme. Los compactadores mecánicos se pueden emplear con una cubierta de más 30 cm.

Impresiones de la práctica

  • speedpipe-rohrverband-srv-g-tc-offener-graben-bagger.jpg
  • speedpipe-ground-offener-graben-befuellung.jpg
  • speedpipe-offenen-graben-verlegen.jpg
  • speedpipe-rohrverband-verlegung-offener-graben.jpg
  • aufbau-struktur-rohrbettungspeedpipe-rohrverband-srv-g-tc.jpg
  • speedpipe-rohrverband-srv-g-tc-im-offenen-graben.jpg
  • speedpipe-rohrverband-srv-g-tc-verlegt.jpg

    ¿Tiene preguntas sobre el tendido de subconductos?

    ¡Se lo podemos explicar por teléfono!

    para contactarme. No se cederán datos a terceros. Tiene más información sobre la protección de datos en la declaración sobre protección de datos. Puedo revocar mi consentimiento a gabo Systemtechnik GmbH en cualquier momento (declaración sobre protección de datos) (datenschutzbeauftragter@gabosys.de)
    * campos obligatorios
    • DenominaciónCantidadG (kg)**L (m)Dxs (mm)kg / mBobina*Nº de artículo gabo Código de colorNº de pieza DIN Código de color
      SRV-G 2 × 7 tc2ca. 504007×1,5ca. 0,08700×370 1445
      SRV-G 7 × 7 tc7ca. 132540007×1,5ca. 0,252400×120012831529
      SRV-G 8 × 7 + 1 × 12 tc8 | 1ca. 168540007×1,5 | 12×2,0ca. 0,342400×120012891850
      SRV-G 12 × 7 tc12ca. 176540007×1,5ca. 0,362400×120012381767
      SRV-G 12 × 7 + 1 × 14 tc12 | 1ca. 160026507×1,5 | 14×2,0ca. 0,462400×120017341458
      SRV-G 14 × 7 tc14ca. 152026507×1,5ca. 0,452400×120012851535
      SRV-G 18 × 7 tc18ca. 178526507×1,5ca. 0,552400×12001242
      SRV-G 22 × 7 + 1 × 12 tc22 | 1ca. 173019507×1,5 | 12×2,0ca. 0,722400×120012912902
      SRV-G 24 × 7 tc24ca. 171019507×1,5ca. 0,712400×120012871541
      SRV-G 24 × 7 + 1 × 14 tc24 | 1ca. 157015707×1,5 | 14×2,0ca. 0,792400×120012941527
      SRV-G 2 × 10 tc2ca. 16090010×2,0ca. 0,141200×37014432387
      SRV-G 7 × 10 tc7ca. 1760365010×2,0ca. 0,412400×120017562556
      SRV-G 12 × 10 tc12ca. 1535180010×2,0ca. 0,672400×120012691839
      SRV-G 24 × 10 tc24ca. 147090010×2,0ca. 1,272400×12002625
      SRV-G 3 × 7 tc3ca. 73040007×1,5ca. 0,12400×12001744
      SRV-G 3 × 7 + 3 × 12 tc3 | 3ca. 149040007×1,5 | 12×2,0ca. 0,2912400×12003289
      SRV-G 4 × 7 tc4ca. 85040007×1,5ca. 0,1252400×12001746
      SRV-G 10 × 7 + 1 × 16 tc10 | 1ca. 130626507×1,5 | 16×2,0ca. 0,372400×12002831
      SRV-G 12 × 7 + 3 × 14 tc12 | 3ca. 122015707×1,5 | 14×2,0ca. 0,572400×12002870
      SRV-G 12 × 10 + 1 × 16 tc12 | 1ca. 1620180010×2,0 | 16×2,0ca. 0,722400×12003315
      SRV-G 14 × 10 tc14ca. 1641180010×2,0ca. 0,7312400×12002625
      SRV-G 7 × 7 tc7ca. 4007507×1,5ca. 0,252000×12001993
      SRV-G 12 × 7 tc12ca. 90019507×1,5ca. 0,362000×12002385
      SRV-G 12 × 7 + 1 × 14 tc12 | 1ca. 91015507×1,5 | 14×2,0ca. 0,462000×120028042041
      SRV-G 14 × 7 tc14ca. 89515507×1,5ca. 0,452000×12001946
      SRV-G 22 × 7 + 1 × 12 tc22 | 1ca. 8759507×1,5 | 12×2,0ca. 0,722000×120020843346
      SRV-G 24 × 7 tc24ca. 8108507×1,5ca. 0,712000×120019913399
      SRV-G 24 × 7 + 1 × 14 tc24 | 1ca. 7857507×1,5 | 14×2,0ca. 0,792000×120019542043
      SRV-G 12 × 10 tc12ca. 880100010×2,0ca. 0,672000×12002080
